如何學習變頻器維修技術？ 對于初學者來說，這可能會更加令人困惑，但是在***終的分析中，我們必須從基礎
開始，并且僅一步一步地成為大師。

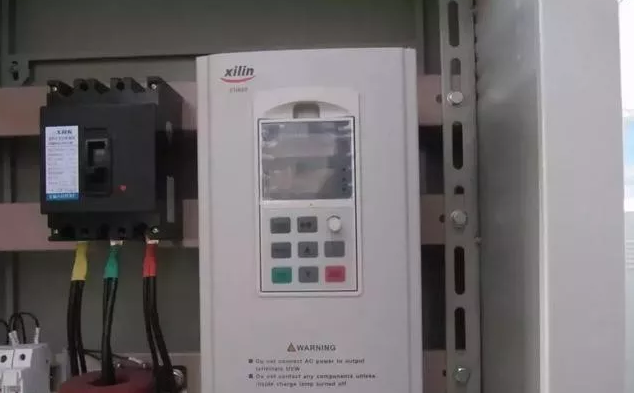

逆變器是將以固定頻率和固定電壓輸入到逆變器的三相交流電轉換為頻率和電壓均可調的三相交流點的功率轉換裝置。
它主要由整流（交流到直流），濾波組成，由逆變器（直流到交流），制動單元，驅動單元，檢測單元和微處理單元組成。
變頻器工作原理
整流器
近來，使用了大量的二極管轉換器，其將工業頻率功率轉換為直流功率。 兩組晶體管轉換器也可以用于形成可逆電流轉換
器。 由于其功率方向可逆，因此可以進行再生運行。
平滑循環
經整流器整流的直流電壓包含脈動電壓，該脈動電壓是電源頻率的6倍。 另外，逆變器產生的脈動電流也會改變直流電壓。
為了抑制電壓波動，使用電感器和電容器來吸收脈動電壓（電流）。 如果設備的容量很小，如果電源和主電路組件有余
量，則可以省去電感器，并可以使用簡單的平滑環路。
逆變器
同整流器相反，逆變器是將直流功率變換為所要求頻率的交流功率，以所確定的時間使6個開關器件導通、關斷就可以得到
3相交流輸出。以電壓型pwm逆變器為例示出開關時間和電壓波形。
控制電路是給異步電動機供電(電壓、頻率可調)的主電路提供控制信號的回路，它有頻率、電壓的“運算電路”，主電路的
“電壓、電流檢測電路”，電動機的“速度檢測電路”，將運算電路的控制信號進行放大的“驅動電路”，以及逆變器和電
動機的“保護電路”組成。
(1)運算電路：將外部的速度、轉矩等指令同檢測電路的電流、電壓信號進行比較運算，決定逆變器的輸出電壓、頻率。
(2)電壓、電流檢測電路：與主回路電位隔離檢測電壓、電流等。
(3)驅動電路：驅動主電路器件的電路。它與控制電路隔離使主電路器件導通、關斷。
(4)速度檢測電路:以裝在異步電動機軸機上的速度檢測器(tg、plg等)的信號為速度信號，送入運算回路，根據指令和運算可
使電動機按指令速度運轉。
(5)保護電路:檢測主電路的電壓、電流等，當發生過載或過電壓等異常時，為了防止逆變器和異步電動機損壞，使逆變器停止
工作或抑制電壓、電流值。
概述
主電路是給異步電動機提供調壓調頻電源的電力變換部分，變頻器的主電路大體上可分為兩類:電壓型是將電壓源的直流變換
為交流的變頻器，直流回路的濾波是電容。電流型是將電流源的直流變換為交流的變頻器，其直流回路濾波是電感。它由三部
分構成，將工頻電源變換為直流功率的“整流器”，吸收在變流器和逆變器產生的電壓脈動的“平波回路”，以及將直流功率變
換為交流功率的“逆變器”。
