變頻器是一種功率控制設備，它使用變頻技術和微電子技術通過更改電動機工作電源的頻率來控制交流電動機。 變頻器主要由整流器（交流到直流），濾波，逆變器（直流到交流），制動單元，驅動單元，檢測單元和微處理單元組成。 逆變器通過打開和關閉內部IGBT來調節輸出電源的電壓和頻率，并根據電動機的實際需求提供所需的電源電壓，從而達到節能和調速的目的。 此外，逆變器還具有許多保護功能。 ，如過流，過壓，過載保護等。 隨著工業自動化水平的不斷提高，變頻器也得到了廣泛的應用。 同時，在出現故障時應如何進行app變頻器維修。

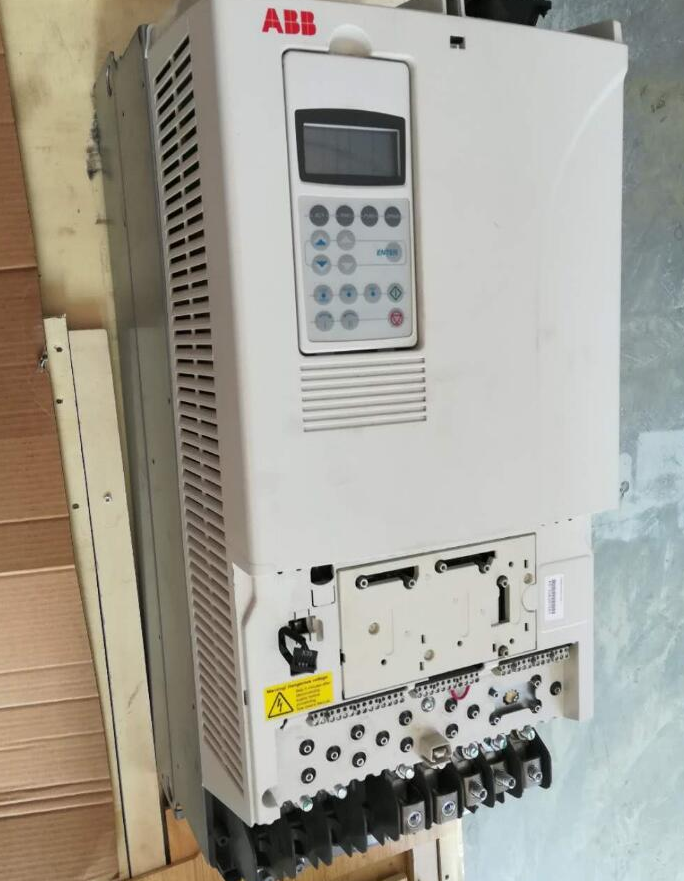

abb變頻器報接地故障應該是負載端有漏電部位，使用萬用表測量負載端對地電阻。
（1）檢測到異常狀態后，將自動采取糾正措施，例如防止過電流失速和防止再生過電壓失速。
（2）在檢測到異常后，阻斷功率半導體器件的PWM控制信號以使電動機自動停止。如過流切斷，再生過壓切斷，半導體冷卻風扇過熱和瞬時停電保護。
1.開機后顯示正常。操作開始，也就是說，“ GF”故障被跳過，它沒有啟動，或者根本沒有任何運行的跡象。接地故障迅速跳了起來。此時的“ GF”故障等同于其他逆變器的“ OC”故障，該故障位于逆變器模塊或驅動電路中。在CPU發送觸發脈沖的那一刻，它檢測到某個IGBT管的管壓降異常大，并且在觸發脈沖到來時無法正常開啟。實際上，在這段時間內，變頻器的電流互感器根本沒有檢測到輸出電流信號。此時，“ GF”故障信號由驅動電路的模塊故障檢測電路反饋給CPU。 （此故障動作是通過實驗獲得的。）
修復與檢查：檢測逆變塊的好壞，尤其不能忽略對觸發端子的檢查；檢查驅動電路，尤其不能忽略對驅動電源濾波電容的檢查，測量驅動電壓正常，但是否有一定的電流驅動能力。
2、運行中跳“GF”故障，為電流檢測電路報的故障。須區分兩個方面，一方面為正常的故障停機動作，由電流互感器檢測到異常的過流，報CPU實施故障停機保護；一方面為電流互感器的后續電流信號處理電路不良，如電阻元件變值等使“GF”故障電壓整定點漂移，造成誤報故障。電流互感器來的信號，一路經由運算放大器處理，送CPU用作電流顯示及故障報警處理，一路送電壓比較器，報出“GF”故障。（注：此電流互感器后續電路未及詳查，但據眾多的故障現象推斷得出，僅供參考。）
修復與檢查：當落實確為誤報故障時，并不一定非得換主板修復，詳查電流互感器及其后續電路應能修復之。
3、順便分析一下，當運行中報OL1、OL2、OL3過流故障時，是由電流互感器及后續電流信號處理電路，在運行中檢測電流信號，送CPU后，經判斷、降頻等處理后，報出的過流故障信號。對于突發性的異常過流故障，或模塊損壞、驅動電路異常故障，則直接由驅動電路回饋CPU，CPU則會報出OC故障。
