變頻器已經是用于工業設備的通用電氣附件，并且它們已經在某些民用領域中得到了廣泛的使用。 盡管它們主要用于異步電動機速度控制，但只要它們需要電動機速度控制，它們現在就已基本使用。 但從本質上講，同步伺服電機也可以理解為一種特殊的變頻器。 對于普通電工而言，確實有必要掌握其用法和簡單的維護技術。 只需將其視為具有可變電壓和頻率的交流電源即可。 由于它是電源，因此主電路是輸入和輸出端子，然后輔助一些操作功能。 通過掌握這一點，您可以了解任何逆變器的電路和原理都是相似的。

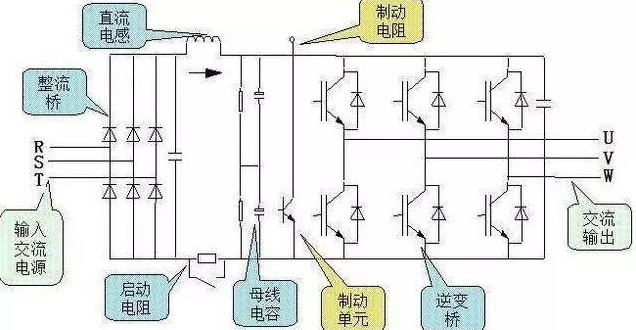

這是逆變器主電路的結構圖?？梢钥闯觯漭斎胪ǔ槿郃C 380伏（某些單相輸入為220伏），并且三相AC 380伏通過整流橋整流為530。經過簡單的濾波和電容器電壓穩定后，通過使用PWM斬波的形式，通過使用6個IGBT和其他開關管，將大約伏特的直流電壓轉換為具有可調頻率和電壓的三相交流電源輸出。 UVW是電動機根據電動機控制理論，異步電動機的速度與電源的頻率成正比，因此可以通過調節頻率來調節電動機的速度。但是，如果頻率變化且電壓保持不變，則將需要較大的氣隙磁通量。導致磁路飽和，容易燒毀電動機，因此有必要在保持一定的V / F（電壓頻率比）的同時將V / F（電壓頻率比）設為恒定值。電機可以以恒定轉矩工作。 。
由于需要調整變頻器的參數，因此有必要在許多情況下調整V / F比以滿足不同的負載要求。如果將V / F比率設置得太大，可能會導致加速，過電流，速度不穩定和其他問題。如果V / F太小，則電動機將變?nèi)?。在某些逆變器中，此V / F比也稱為轉矩提升。有自動和手動模式選擇。自動模式會自動更改和調整，而手動模式則需要用戶進行設置。
由于調整頻率就是調整速度，因此在某些情況下，速度不能太快，并且需要設置一定的限制。因此，存在上限頻率和***大頻率參數。您可以根據所需的電動機速度選擇尺寸。通常，工廠為50HZ。電機的上限速度約為額定速度。
由于逆變器是斬波輸出，因此將模擬正弦波提供給電動機，因此在低頻時，輸出脈沖密度不夠，波形嚴重失真，因此速度非常不穩定，因此請嘗試使逆變器在低頻狀態下工作。還有一些參數選項，例如***小頻率，起始頻率等。
由于考慮了電動機過載保護問題，因此逆變器將具有過載和過流保護參數，這些參數通常根據電動機額定電流的百分比（例如150％）進行選擇，該百分比是電動機額定電流的1.5倍以上。過電流保護它將起作用，這些保護值應根據負載的大小進行設置。
變頻器設置完成后可以自動運行，但是需要人們控制，因此需要通過人機交互來設置一些參數。例如，人們希望變頻器通過按面板或外部按鈕進入啟動狀態。要啟動它，這時將設置啟動命令源參數，具體取決于您需要選擇面板還是外部端子作為命令源。啟動后，人們需要調整不同的速度需求，即設置不同的速度，并且頻率值也可以通過面板設置或外部端子給出，因此可以選擇頻率源。另一方面，外部速度控制主要基于模擬量設置，例如通過電位計將電壓分壓到逆變器中，或者通過PLC的模擬輸出，有些東西是多級速度設置或通訊設置。所有都需要根據逆變器手冊進行調整。
電機需要根據需要設置加減速時間。如果負載很重要，則可以將加速時間設置為更長，如果負載較輕，則可以將加速時間設置為更短。
一般上邊這些變頻器設定好，變頻器就可以使用了，有些特殊的場合，需要設定轉速表的給定方式，或者幾臺變頻器需要同步的，需要幾個變頻器互相給定頻率值。還需要選擇了矢量控制的模式，矢量控制，可以簡單理解成一種精度要求高點的控制模式，現在一般都帶自動整定電機參數了，接好線，設定好啟動參數，直接啟動就可以自動調整匹配電機參數了。
變頻器設定好了，一般沒有問題，連續運行幾年是沒有問題的，普通電工在維護時候，一般也就是看看電機的電流，電壓是否三相平衡，電機電流是否會過大，如果有報警，可以查報警手冊來找問題。能維修的地方，也就是在保險燒了，或者發現主回路短路了，更換一下IGBT模塊。電容老化了，容量下降，直接把母線電容更換掉。這些簡單的維修知識，作為電氣工程師和一般電工是足夠的了，工廠并不需要細化到電路板上的維修，板子壞了，可以更換板子。
如果想學變頻器維修，光有以上的知識是不夠的，嚴格而言，變頻器維修是一門電子技術范疇，和家電維修這些事非常相近的。所以需要掌握《模擬電路》，《數字電路》，《電機拖動》，《單片機原理》等專業課程，而且需要有一定的電烙鐵焊接能力，變頻器板子基本上都是貼片的，電子維修和電氣維修的思路也有一定的差異，電子維修除了掌握一定的理論知識，更多時候是需要很強的動手實操能力，很多都是通過更換一大片電子元件來修好東西的，這個和電氣上有點差異。
另外變頻器如何拆裝，清理，分開試機，都需要在實踐中摸索規律，很多變頻器是沒有圖紙的，有時候還需要把電路板反畫一部分電路圖來分析電路找故障點，這些都需要一個積累過程，并不是某個老師或者某本書一時半會能教會你的。
