如何學習變頻器的工作原理維護技術？ 對于初學者來說，這可能會更加令人困惑，但是在***終的分析中，我們必須從基礎開始，并且僅一步一步地成為大師。

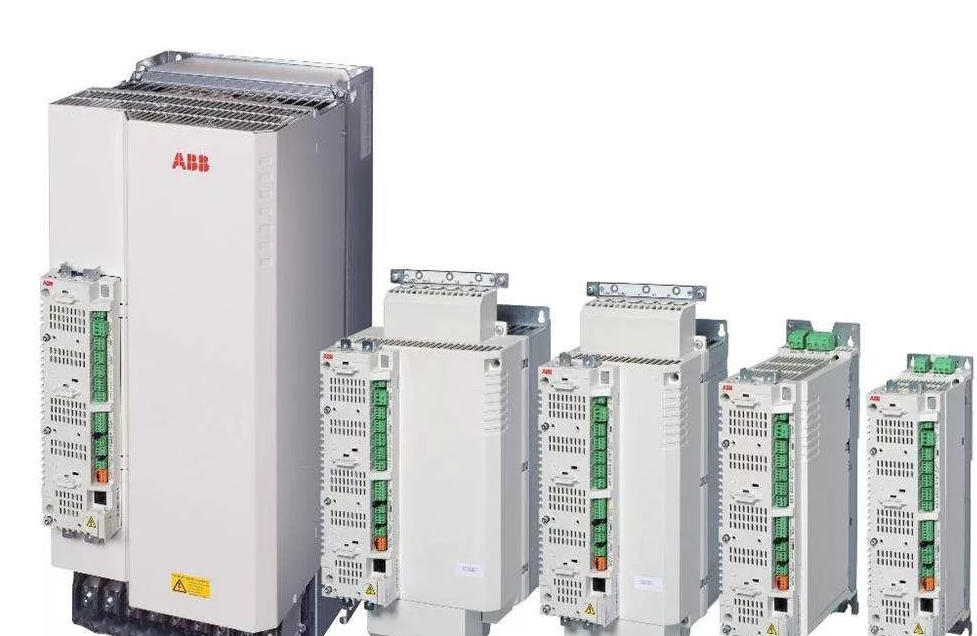

逆變器是將以固定頻率和固定電壓輸入到逆變器的三相交流電轉換為頻率和電壓均可調的三相交流點的功率轉換裝置。 它主要由整流（交流到直流），濾波組成，由逆變器（直流到交流），制動單元，驅動單元，檢測單元和微處理單元組成。
整流器
近來，使用了大量的二極管轉換器，其將工業頻率功率轉換為直流功率。 兩組晶體管轉換器也可以用于形成可逆電流轉換器。 由于其功率方向可逆，因此可以進行再生運行。
平滑循環
經整流器整流的直流電壓包含脈動電壓，該脈動電壓是電源頻率的6倍。 另外，逆變器產生的脈動電流也會改變直流電壓。 為了抑制電壓波動，使用電感器和電容器來吸收脈動電壓（電流）。 如果設備的容量很小，如果電源和主電路組件有余量，則可以省去電感器，并可以使用簡單的平滑環路。
逆變器
與整流器相反，逆變器將直流電轉換為所需頻率的交流電?？梢酝ㄟ^在確定的時間內接通和斷開6個開關設備來獲得三相交流輸出。以電壓型pwm逆變器為例，顯示開關時間和電壓波形。
控制電路是向異步電動機的主電路提供控制信號的電路（電壓和頻率可調）。它具有頻率和電壓“計算電路”，主電路“電壓和電流檢測電路”以及電動機的“速度檢測”“電路”，放大運算電路的控制信號的“驅動電路”以及變頻器和電機的“保護電路”。
（1）操作電路：將外部速度，轉矩和其他命令與檢測電路的電流和電壓信號進行比較，以確定逆變器的輸出電壓和頻率。
（2）電壓和電流檢測電路：與主電路電勢隔離，以檢測電壓和電流。
（3）驅動電路：驅動主電路設備的電路。它與控制電路隔離，因此可以打開和關閉主電路設備。
（4）速度檢測電路：以安裝在異步電動機軸機上的速度檢測器（tg，plg等）的信號作為速度信號，并將其發送到計算回路，電動機可以在根據指令和計算得出命令速度。
（5）保護電路：檢測主電路的電壓和電流。當發生過載或過電壓等異常情況時，為了防止損壞變頻器和異步電動機，請停止變頻器或抑制電壓和電流值。
概述
主電路是給異步電動機提供調壓調頻電源的電力變換部分，變頻器的主電路大體上可分為兩類:電壓型是將電壓源的直流變換為交流的變頻器，直流回路的濾波是電容。電流型是將電流源的直流變換為交流的變頻器，其直流回路濾波是電感。它由三部分構成，將工頻電源變換為直流功率的“整流器”，吸收在變流器和逆變器產生的電壓脈動的“平波回路”，以及將直流功率變換為交流功率的“逆變器”。
變頻器短路故障是變頻器維修技術中一個重要課題，針對這個問題要從一下方面去分析：
（ 1 ）故障特點
a ）***次跳閘有可能在運行過程中發生，但如復位后再起動，則往往一升速就跳閘。
b ）具有很大的沖擊電流，但大多數變頻器已經能夠進行保護跳閘，而不會損壞。由于保護跳閘十分迅速，難以觀察其電流的大小。
（ 2 ）判斷與處理
***步，***選要判斷是否短路。為了便于判斷，在復位后再起動前，可在輸入側接入一個電壓表，重新啟動時，電位器從零開始緩慢旋動，同時，注意觀察電壓表。如果變頻器的輸出頻率剛上升就立即跳閘，且電壓表的指針有瞬間回“ 0 ”的跡象，則說明變頻器的輸出端已經短路或接地。
第二步，要判斷是在變頻器內部短路，還是在外部短路。這時，應將變頻器輸出端的接線脫開，再旋動電位器，使頻率上升，如仍跳閘，說明變頻器內部短路；如不再跳閘，則說明是變頻器外部短路，應檢查從變頻器到電動機之間的線路，以及電動機本身。
1.2、輕載過電流負載很輕，卻又過電流跳閘。
這是變頻調速所特有的現象。在 V/F 控制模式下，存在著一個十分突出的問題：就是在運行過程中，電動機磁路系統的不穩定。其基本原因在于：
低頻運行時，為了能帶動較重的負載，常常需要進行轉矩補償（即提高 U/f 比，也叫轉矩提升）。導致電動機磁路的飽和程度隨負載的輕重而變化。這種由電動機磁路飽和引起的過電流跳閘，主要發生在低頻、輕載的情況下。解決方法：反復調整 U/f 比。
1.3 重載過電流
（1）故障現象
有些生產機械在運行過程中負荷突然加重，甚至“卡住”，電動機的轉速因帶不動而大幅下降，電流急劇增加，過載保護來不及動作，導致過電流跳閘。
（2）解決方法
a）***先了解機械本身是否有故障，如果有故障，則修理機器。
b）如果這種過載屬于生產過程中經?？赡艹霈F(xiàn)的現象，則***先考慮能否加大電動機和負載之間的傳動比？適當加大傳動比，可減輕電動機軸上的阻轉矩，避免出現帶不動的情況。如無法加大傳動比，則只有考慮增大電動機和變頻器的容量了。
1.4 升速或降速中過電流
這是由于升速或降速過快引起的，可采取的措施有如下：
（1）延長升（降）速時間
***先了解根據生產工藝要求是否允許延長升速或降速時間，如允許，則可延長升（降）速時間。
（2）準確預置升（降）速自處理（防失速）功能
變頻器對于升、降速過程中的過電流，設置了自處理（防失速）功能。當升（降）電流超過預置的上限電流時，將暫停升（降）速，待電流降至設定值以下時，再繼續升（降）速。
