由逆變器和交流電機組成的交流調速系統，允許電壓波動范圍更廣，體積更小，通訊能力更強，調速性能更好，已廣泛應用于工礦企業。在變頻器的應用中，也會遇到各種故障現象。借助變頻器完善的自診斷保護功能，以及在正常工作中積累的經驗，提高處理變頻器故障的技術水平，這將明顯縮短變頻器故障排除的時間。我公司粘膠短纖維生產線使用的西門子6SE70系列變頻器有260多臺。在應用中，受周圍環境條件的影響，如溫度、濕度、灰塵、硫化氫腐蝕性氣體等因素。故障報警現象也很多。在西門子變頻器維修過程中，積累了一定的故障處理、維修保養經驗。
下面對西門子6SE70系列變頻器的代表性故障現象進行分析介紹。本文中的電路板圖是在維修過程中實際勘察和制圖的（因為文中章節多次涉及同一個電子設備，電路板圖沒有按順序排列，涉及到的電路部分問題討論，請參考相關電路板圖），僅代表個人意見，供大家維修時參考。

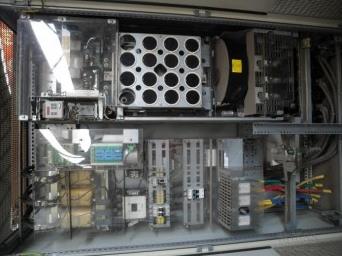

變頻器操作手冊中的故障對策都是常見故障。當有一些代碼未涉及時，應對逆變器進行全面檢查。變頻器的維護方法采用在線電壓檢測和直流電阻測量兩種方法。測量各關鍵點電壓并與正常值進行比較，縮小故障范圍，進行分析判斷；元件的直流電阻是根據芯片電阻的色環來測量的。進行判斷和比較，然后去除可疑元件，再測量元件的直流電阻，用比較法判斷元件的好壞。
1、西門子6SE7016-1TA61-Z變頻器操作控制面板PMU液晶顯示字母“E”報警
當逆變器液晶屏出現“E”報警時，逆變器不能工作。按P鍵，重啟停止，上電都無效。查看操作手冊，沒有相關介紹。檢查外接DC24V電源時，發現電壓偏低，解決后逆變器工作正常。但出現“E”報警一般說明CUVC板損壞，更換新的CUVC板即可正常。 “E”告警是由背板和CUVC通訊板故障引起的，有以下幾種情況：
(1)故障現象：操作控制面板PMU液晶顯示器顯示“E”報警
檢查和處理：更換新的CUVC板并打開電源。 LCD 顯示器仍顯示“E”告警，說明故障原因不在CUVC 板上，而在底板上。檢查底板，用數字萬用表測試外部DC24V電壓正常，集成塊N3參考電壓異常。集成塊N2 20引腳的輸出電壓為0.1V，明顯偏低。正常值應為 15V。檢查集成塊N2的1引腳。 11.3V，8腳0.20V，11腳電源輸入27.5V，正常。
經過分析，判斷為1、8、20腳電壓值異常。測試集成塊N3的1腳電壓為0.31V，2腳電壓為1.8V，電壓值也偏低。用熱風槍拆下N3集成塊MC340，測2、3腳電阻為84Ω。更換新的N3集成塊MC340后，測量各腳電壓，1腳為2.1V，2腳為5.1V，正常。 N2集成塊各管腳電壓也恢復正常。集成塊N3輸出電壓異常，導致N2集成塊各管腳電壓也發生偏移?；謴妥冾l器接線，輸入參數，啟動變頻器正常運行。
