英威騰Goodrive600系列高性能多傳動變頻器

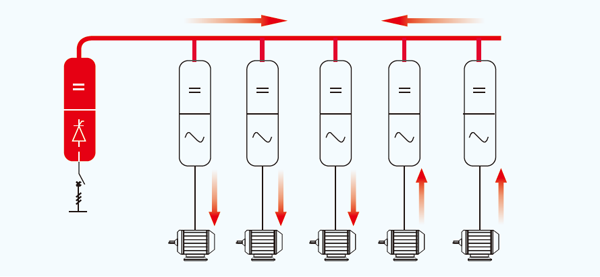

Goodrive600系列變頻器高性能多傳動變頻器是由整流單元和多個逆變單元構成的共直流母線驅動系統，可實現多點驅動。
英威騰Goodrive600系列變頻器實現了同步電機驅動與異步電機驅動的一體化，集成轉矩控制、速度控制和位置控制，是具有優異控制性能的驅動器。產品采用技術***的矢量控制技術和***新的電機控制專用數字處理器，同時強化產品的可靠性和環境的適應性以及客戶化和行業化的設計，功率密度高、通訊組網靈活、可拓展性強，功能更優化，應用更靈活。
應用場合：金屬加工、印刷包裝、紡織機械、紙巾機械、小型造紙等多電機傳動單臺設備/多臺設備組成的連續生產線配套。

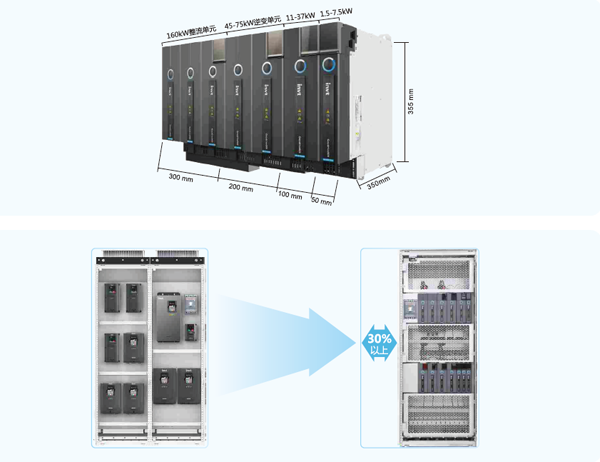

1. 等高等深書本型模塊設計，多臺并排緊湊安裝，柜體空間節省30～60%。
2. 共直流母線方案實現能量內部流動，提升系統電能效率，實現5～30%節能。
3. 快速集成:

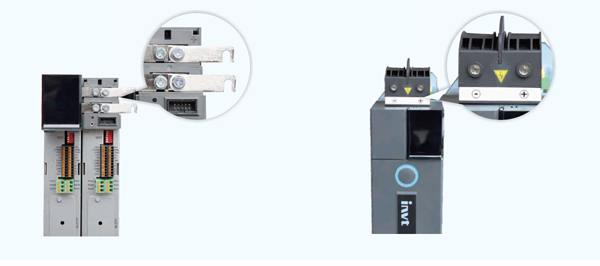

* 快速搭接DC母排設計，快捷并機操作，節省配線工時和成本。
* 選配DC外引端子，解決分層安裝難題，實現柜體空間***大化利用。
4. 擴展靈活:
* 標配2個擴展接口，支持通訊卡、PG卡、I/O卡、PLC卡擴展，滿足各類應用需求。
* PG卡采用數字濾波技術，抗干擾能力增強1倍以上；支持增量式、旋變等多種編碼器類型。
5. 無縫集成自動化控制系統:
* 標配Modbus/CANopen現場總線組網
* 選配Profibus-DP現場總線組網
* 選配Profinet/EtherCAT工業以太網組網
* 選配Profibus-DP/CANopen網橋組網
* 選配Profinet/CANopen網橋組網
* 選配EtherCAT/CANopen網橋組網
|
功能描述
|
規格指標
|
|
|
|
輸出頻率（Hz）
|
0~400Hz
|
|
載波頻率（kHz）
|
1.0～15kHZ
|
|
|
控制方式
|
空間電壓矢量控制模式，無PG矢量控制模式，有PG矢量控制模式
|
|
|
電機類型
|
異步電機、永磁同步電機
|
|
|
調速比
|
1：200（無PG矢量控制）
|
|
|
1：1000（有PG矢量控制）
|
||
|
速度控制精度
|
±0.2%（無PG矢量控制），
|
|
|
±0.02%（有PG矢量控制）
|
||
|
速度波動
|
± 0.3%（無PG矢量控制）
|
|
|
±0.02%（有PG矢量控制）
|
||
|
轉矩響應
|
<20ms（無PG矢量控制）
|
|
|
<10ms（有PG矢量控制）
|
||
|
轉矩控制精度
|
± 10%（無PG矢量控制）
|
|
|
± 5%（有PG矢量控制）
|
||
|
起動轉矩
|
0.25Hz/150%（異步電機無PG矢量控制）
|
|
|
2.5 Hz/150%（同步電機無PG矢量控制）
|
||
|
0Hz/200%（有PG矢量控制）
|
||
|
過載能力
|
150%過載1分鐘，每5分鐘允許過載1分鐘。
|
|
|
運行控制性能
|
頻率設定方式
|
數字設定、模擬量設定、脈沖頻率設定、多段速運行設定、簡易PLC設定、PID設定、Modbus通訊設定、PROFIBUS-DP通訊設定、PROFINET通訊設定、ETHERCAT通訊設定等
|
|
實現設定的組合和設定通道的切換
|
||
|
自動電壓調整功能
|
當電網電壓變化時，能自動保持輸出電壓恒定
|
|
|
轉速追蹤功能
|
實現對旋轉中的電機的無沖擊平滑啟動
|
|
|
保護功能
|
對地短路、相間短路、過流、過壓、欠壓、過溫、輸入缺相、過載、過熱、輸出缺相、通訊故障、失速、編碼器故障等30多種保護功能
|
|
|
外圍接口
|
模擬輸入
|
2路，AI1：0~10V/0~20mA， AI2：-10~10V
|
|
分辨率：不大于20mV
|
||
|
模擬輸出
|
1路，AO1：0~10V /0~20mA
|
|
|
數字輸入
|
4路普通輸入，***大頻率1kHz，直流內部阻抗：3.3kΩ
|
|
|
|
1路Y端子開路集電極輸出
|
|
|
繼電器輸出
|
兩路可編程繼電器輸出
|
|
|
RO1A常開，RO1B常閉，RO1C公共端
|
||
|
RO2A常開，RO2B常閉，RO2C公共端
|
||
|
觸點容量：3A/AC250V，1A/DC30V
|
||
|
通訊接口
|
1路RS485通訊接口，支持Modbus通訊協議
1路CAN通訊接口，用于同步控制 |
|
|
擴展接口
|
2個擴展接口：SLOT1、SLOT2
|
|
|
可擴展PG卡，可編程擴展卡，通訊卡，I/O卡等
|
||
|
其它
|
安裝方式
|
支持壁掛式、法蘭式、落地式安裝三種方式
|
|
制動單元
|
380V 37kW（含）以下標配內置，45～110kW選配內置，132kW（含）以上及660V全功率選配外置
|
|
|
運行環境溫度
|
-10~50℃，40℃以上降額使用
|
|
|
防護等級
|
IP20
|
|
|
污染等級
|
2級
|
|
|
冷卻方式
|
強制風冷
|
|
