東力科創CT100變頻器在數控雕刻機上的應用



引言



目前，雕刻機逐漸成為各行業生產的必備專業工具，隨著CNC數控技術配合高性能的變頻控制器和伺服驅動設備在各生產行業的發展應用，數控雕刻機日益成為當今雕刻行業的主流配置。數控雕刻機床的主傳動系統大多采用無極變速。無機變速系統主要有變頻主軸系統和伺服主軸系統兩種，由于變頻器的高性?xún)r(jià)比，所以變頻器在機床上使用非常普遍。主軸系統是數控雕刻機的重要組成部件，其性能對數控雕刻機整機的性能有著至關重要的影響。變頻器作為主軸系統中的心臟，更是不可或缺的關鍵部件。本文介紹東力科創CT100系列變頻器在數控雕刻機主軸拖動系統上的應用。



數控雕刻機電控原理介紹



數控雕刻機電控系統組成



數控雕刻機電控系統主要由CNC數控系統、主軸定位系統、主軸旋轉系統三部分組成。各部分功能如下：



CNC數控系統：通過計算機內配置的專用雕刻軟件進行圖樣設計和排版，經由計算機把設計與排版的信息傳送至雕刻機控制器中，再由控制器把這些信息轉化成能驅動步進電機或伺服電機的脈沖信號，定位系統通過接受脈沖信號完成定位的方式完成設計和排版圖樣模型。



伺服定位系統：三維空間內使用彼此相互垂直的三軸即可完成三軸定位，因此三套伺服定位系統分別接受來自CNC數控系統的脈沖信號，進行X、Y、Z三軸的雕刻走刀定位，即可完成三維空間內的任意圖樣模型。



主軸加工系統：伺服定位系統完成了圖樣模型定樣，在對應的定樣位置需要完成相應的雕刻工作才能完成CNC數控系統排版的雕刻物品。因此要求主軸高速旋轉已完成雕刻工作。不同的雕刻材質、差異化的雕刻精度同時要求旋轉系統要有靈活的調速功能。



雕刻機主軸加工系統對變頻器的控制要求



系統對變頻器的性能要求



（1）調速范圍寬，運行轉速一般在0~24000r/min。



（2）全速度范圍內速度波動??；



（3）低速力矩大，可以保證低轉速切削；



（4）加減速的時間盡量短。



系統對變頻器的功能要求



（1）控制方式選擇為V/F控制以適應調速范圍寬弱磁性能好驅動穩定性佳的控制要求



（2）端子控制啟停，實現遠程啟停和正反轉切換；



（3）模擬量設定運行頻率，可接受0～10VDC電壓輸出；



（4）調速范圍在0~24000r/min，換算變頻器的運行頻率為0～400Hz（二級高速電機）；



（5）加速和減速時間短，一般在3~5s，因運行的轉速比較高，所以需要帶制動單元的變頻器；



（6）需要故障輸出信號以保證主軸故障時系統及時作出保護；需要故障復位信號以保證故障解除時可遠程復位再啟動。



東力科創CT100變頻解決方案

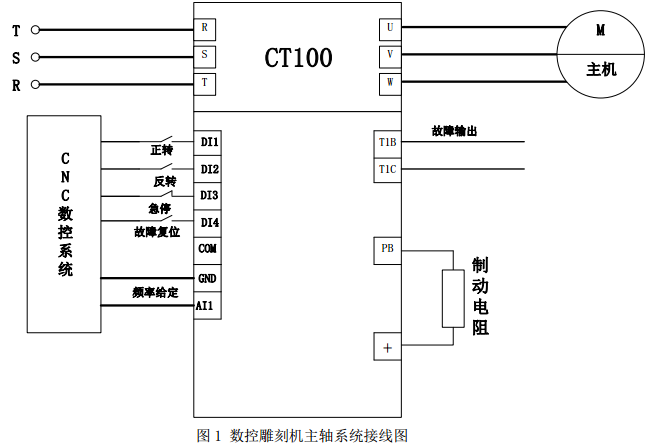

控制方案





方案說明



東力科創變頻器的啟停方式為端子啟停，即通過CNC數控系統數字量輸入端子給變頻器DI1/DI2命令實現主軸電機的正反轉啟停及正反轉切換?？紤]到系統緊急故障時可能需要快速剎車以避免機械損壞，通過DI3為端子實現急停功能。變頻器故障信號通過可編程繼電器端子輸出，在變頻器故障時系統接收故障信號以避免誤動作導致的機械損害。故障清除后可通過復位端子解除故障鎖定。系統調速方式為數控系統數模轉換，變頻器接收數控系統給出的0~10V電壓信號做頻率信號給定，自動調整雕刻速度。



由于數控雕刻機需要急起急停，此過程會產生較大的能量回饋，因此需要加裝制動電阻。CT100系列變頻器45kw以下內置制動單元，制動電阻可直接接入。



具體工況

電機	額定電壓	額定電流	額定轉速	額定頻率	額定功率
主軸電機	380V	12.3A	24000rpm	400HZ	5.5KW



CT100系列變頻器技術說明

功能碼	設定值	功能描述	備注
F00.00	0	控制模式選擇	VF控制模式
F00.01	1	起?？刂颇Ｊ?/td>	端子起停模式
F00.02	2	頻率給定模式	模擬量AI1給定頻率
F00.06	400	***大頻率	----
F00.07	400	運行頻率的上限	----
F00.14	5S	加速時間	可適當調整
F00.15	5S	減速時間	可適當調整
F01.02	----	額定功率	一定要按照電機銘牌進行設置以保證自學習出來的參數正確。
F01.03	----	額定頻率	----
F01.04	----	額定轉速	----
F01.05	----	額定電壓	----
F01.06	----	額定電流	----
F06.01	1	正轉啟動	----
F06.02	2	反轉啟動	----
F06.03	6	緊急停車	----
F06.04	7	故障復位	----
F07.03	2	故障輸出	----



深圳市東力科創技術有限公司CT100變頻器以DSP控制系統為平臺，采用國內技術***的無PG矢量控制技術，并配合多種保護方式，可應用于異步電機，提供優異的驅動性能。產品在風道設計，硬件配置，軟件功能方面都極大的提升了客戶易用性及環境適應性。



技術特點



◆ 準確的電機參數自學習：準確的旋轉或靜止的電機參數自學習，調試方便，操作簡單，提供更高的控制精度和響應速度



◆ 矢量化的V/F控制：自動定子壓降補償和轉差補償，保證VF控制模式下也可有優異的低頻大轉矩和轉矩動態響應



◆ 軟件限流限壓功能：良好的電壓、電流限制，有效進行關鍵控制參數限幅以降低變頻器的故障風險



◆ 多種制動模式：提供多種制動方式，保證系統停機穩準快



◆ 環境適應性強：較高的整機過溫點，獨立的風道設計，加厚三防漆處理，更適合在機床行業金屬粉末多，油污重的場合



◆ 轉速追蹤再起動功能：實現對旋轉中的電機的無沖擊平滑起動



◆ 自動電壓調整功能：當電網電壓變化時，能自動保持輸出電壓恒



◆ 全面的故障保護：過流、過壓、欠壓、過溫、缺相、過載等保護功能



結束語



數控雕刻機主軸驅動部分看似簡單，實際控制卻因高頻轉速高、低頻出力大、使用環境惡劣等要求對變頻器的性能和穩定性有著嚴苛的考驗。CT100系列變頻器是深圳市東力科創技術有限公司新開發的高性能開環矢量變頻器，起卓越的性能和豐富的功能使其在數控雕刻機上得到了非常好的應用。
