東力科創CT100變頻器在板材牽引機上的應用
東力科創 CT100 變頻器在板材牽引機上的應用 引言 房地產行業的迅猛發展使得陶瓷和木材行業的發展蒸蒸日上。但陶瓷的生產加工環境污染大，木材的大規模投入導致森林綠化銳減。隨
具體工況
| 電機 | 額定電壓 | 額定電流 | 額定轉速 | 額定頻率 | 額定功率 |
| 主軸電機 | 380V | 4.8A | 1440rpm | 50HZ | 2.2KW |
參數設置
| 功能碼 | 設定值 | 功能描述 | 備注 |
| F00.00 | 1 | 控制模式選擇 | 矢量控制模式 |
| F00.01 | 1 | 起?？刂颇Ｊ?/td> | 端子起停模式 |
| F00.02 | 2 | 主頻率給定模式 | 鍵盤設定 |
| F00.03 | 5 | 輔助頻率給定 | PID調節量 |
| F00.05 | 3 | 頻率給定方式 | X+Y頻率給定 |
| F00.14 | 5S | 加速時間 | 可適當調整 |
| F00.15 | 5S | 減速時間 | 可適當調整 |
| F01.02 | ---- | 額定功率 | 一定要按照電機銘牌進行設置以保證自學習出來的參數正確。 |
| F01.03 | ---- | 額定頻率 | -- |
| F01.04 | ---- | 額定轉速 | -- |
| F01.05 | ---- | 額定電壓 | -- |
| F01.06 | ---- | 額定電流 | -- |
| F06.01 | 1 | 正轉運行模式 | -- |
| F06.02 | 23 | 單動運行模式 | 單動模式下頻率給定切換到主頻率給定 |
| F06.03 | 6 | 緊急停車 | -- |
| F06.04 | 7 | 故障復位 | -- |
| F07.03 | 2 | 故障輸出 | -- |
| F09.01 | 50 | PID給定值 | -- |
| F09.04 | 5% | PID調節上限 | 疊加頻率***大25轉 |
| F09.05 | -5% | PID調節下限 | 疊加頻率***小-25轉 |
| F09.06 | 1.2 | PID比例增益 | -- |
| F09.07 | 0.8 | PID積分時間 | -- |
| F12.00 | 2 | 本機通訊地址 | -- |
| F12.01 | 4 | 通訊波特率 | -- |
| F12.02 | 0 | 校驗方式 | -- |

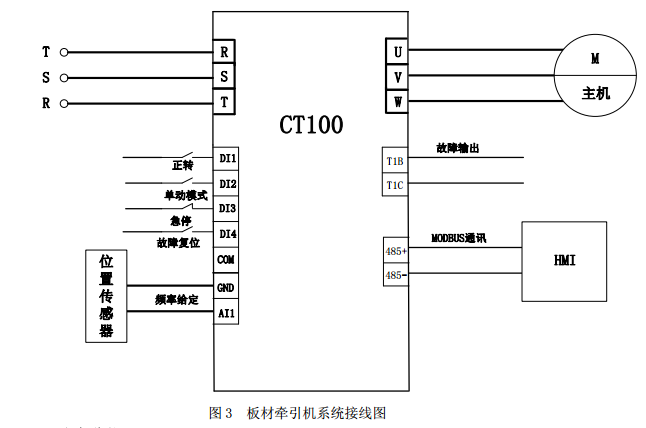

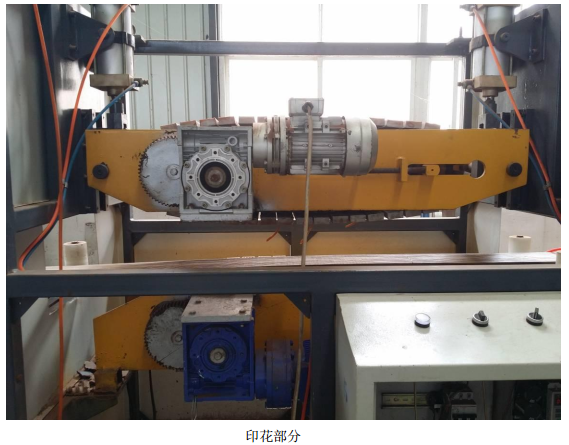

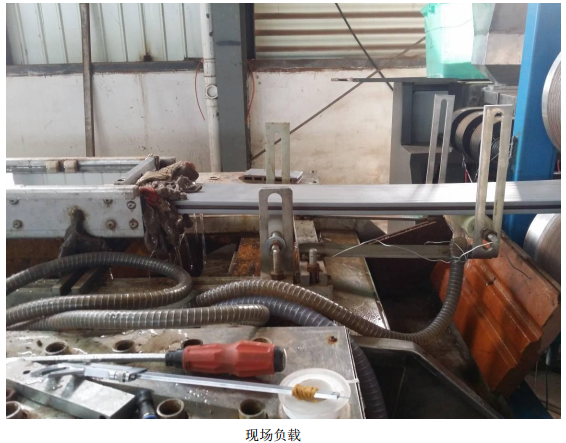

現場圖片
關鍵點說明：由于前端喂料機構轉速基本恒定，因此輔助調節部分調節量不需要太大。如果輔助頻率調節太小，對于位置信號的響應偏慢，會導致出板寬度厚薄不均；如果輔助調節頻率太大，單位時間內轉速變化太大，會導致板材印花部分異常，印出來的花紋或深或淺：因此PID調節上下限需做合理的設定。
CT100系列變頻器技術說明
深圳市東力科創技術有限公司CT100變頻器以DSP控制系統為平臺，采用國內技術***的無PG矢量控制技術，并配合多種保護方式，可應用于異步電機，提供優異的驅動性能。產品在風道設計，硬件配置，軟件功能方面都極大的提升了客戶易用性及環境適應性。
技術特點
◆ 準確的電機參數自學習：準確的旋轉或靜止的電機參數自學習，調試方便，操作簡單，提供更高的控制精度和響應速度
◆ 矢量化的V/F控制：自動定子壓降補償和轉差補償，保證VF控制模式下也可有優異的低頻大轉矩和轉矩動態響應。
◆ 軟件限流限壓功能：良好的電壓、電流限制，有效進行關鍵控制參數限幅以降低變頻器的故障風險。
◆ 多種制動模式：提供多種制動方式，保證系統停機穩準快。
◆ 環境適應性強：較高的整機過溫點，獨立的風道設計，加厚三防漆處理，更適合在木工機械濕度大，木材粉末多的場合。
◆ 轉速追蹤再起動功能：實現對旋轉中的電機的無沖擊平滑起動。
◆ 自動電壓調整功能：當電網電壓變化時，能自動保持輸出電壓恒。
◆ 全面的故障保護：過流、過壓、欠壓、過溫、缺相、過載等保護功能。
結束語
板材牽引機的功率很小，控制方案也不是很復雜，但是其對于轉速調節的精度和板材寬度的信息反饋卻很敏感，因此需要做非常精細的調節。CT100系列變頻器是深圳市東力科創技術有限公司新開發的高性能開環矢量變頻器，其卓越的性能和豐富的功能使其在數控板材牽引機上得到了非常好的應用，得到了客戶的***贊譽。
